2017-07-18

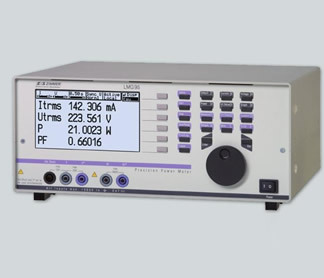

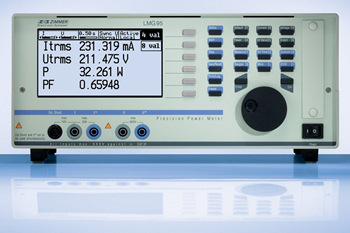

LMG95是ZES ZIMMER公司高精度功率測量儀表LMG係列中突出的產品。高精度連續無間隙信號測量和處理,人性化操作和結果顯示,用於率係統應用的高速數據傳輸接口-這些都是識別LMG95的顯著特點。
所有波形
在產品的設計開發過程中,不管電流和電壓是正弦信號,還是失真信號,負載是不是線性,電路工作在脈衝模式還是調製模式,器件和設備的高精度功率測量,使得產品質量得到了保證,生產也變得容易。與被測量信號周期同步使得一直產生清晰而穩定的測量顯示和結果。
直入電壓到 600V,電流到20A
相互隔離的直入測量範圍到600V(1600Vpeak)和20A (960Apeak 的脈衝電流),用分流器或者其他傳感器作為電流測量的輸入得到的測量信號是準確無誤*的。
讀數的 0.015+量程的0.01%
0.025%的基本精度是同類產品中精度zui高的設備,因此它被用作電能表、功率計、變壓器功率測量和電流電壓真有效值測量的參考儀器。
諧波和閃變*符合EN61000-3-2/-3/-11/-12 標準
在基本裝置中可以得到*符合EN61000-3-2/-12標準的諧波分析,作為選件的閃變測量模塊符合閃變測量的EN61000-4-15 和EN61000-3-3/-11 標準。這兩個功能在研究與開發實驗室中很大程度擴展了LMG95 的應用。如果有合適穩定的電壓源, CE 測試的標準按照EN61000-3-2/-3/-11/-12 執行。

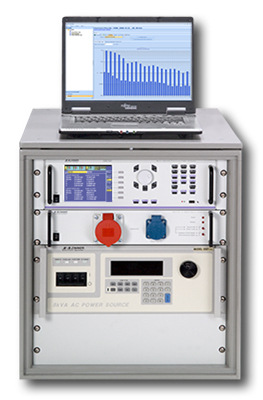

CE 測試係統中的丝瓜视频色版下载
LMG95 被用作CE測試係統中的一個丝瓜视频色版下载,來測試電氣設備的諧波和閃變以及他們對供電線路的影響。
ZES ZIMMER 的CE-Test61k 測試係統通常和高精度功率丝瓜视频色版下载LMG500-3 或者LMG95 一起使用,但是各部分也可以單獨訂購和使用,用戶自己的電源也是非常容易集成的。

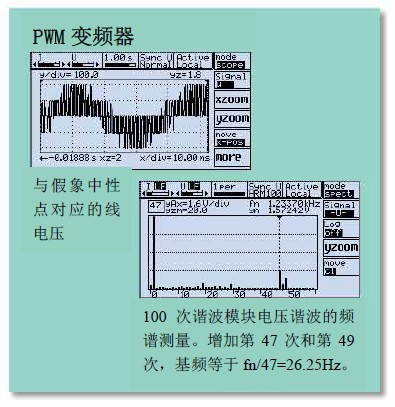

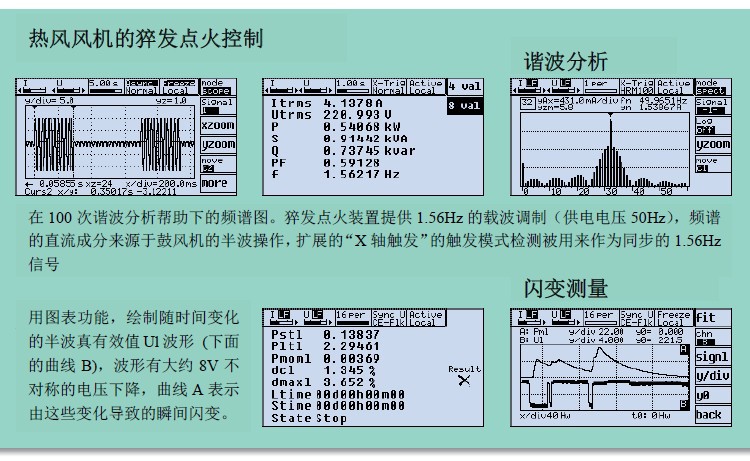

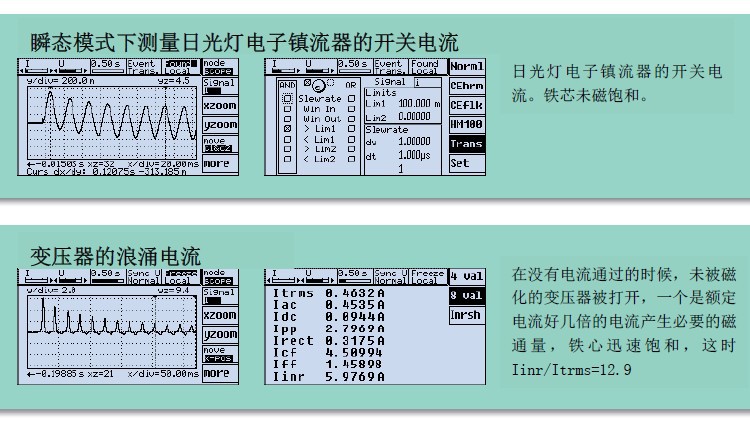

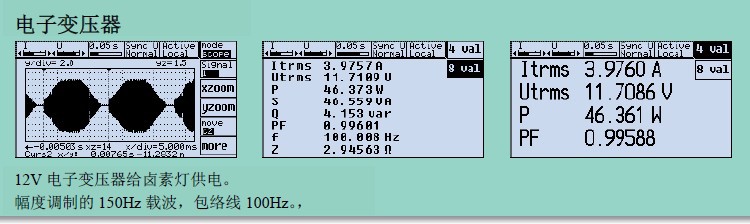

在時間和頻率範圍內實時顯示
公式編輯器,儀器設置和快速模擬輸出

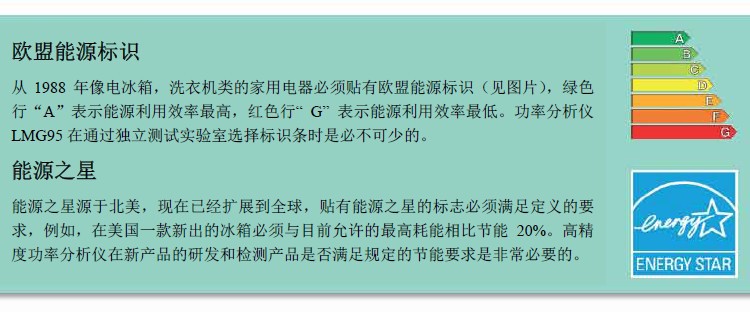

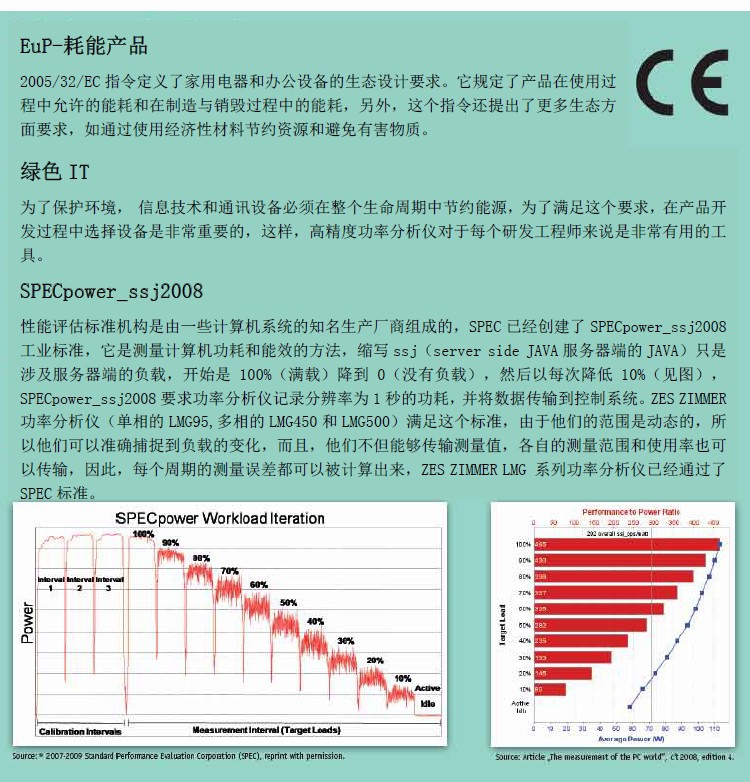

能效
待機功耗的限值
歐盟委員會 1275/2008 號法規定義了家用電器關機模式和待機模式功耗的限值,從2010 年1 月起它們的限製分別是1W 和2W,從2014 年起這些限值將分別被減到0.5W 和1W。
在負載為1 歐姆,電壓為230V,可允許的功耗為0.5W 的情況下,流過的電流大約是2.2mA,0.5W2%的精度就是10mW 的誤差,這樣好像大部分功率丝瓜视频色版下载是很容易實現的,但在實際中,待機電流有一個非常低的功率因數和波峰因數,假如功率因數是0.1,而這個值對於電冰箱和電腦顯示器是非常普通的,那麽電流就是上麵例子的10 倍,而且測量範圍也因為功率需要擴大。
由於整流器帶濾波電容器,藝術級的“零瓦PC”的波峰因數可以達到6 或者更高,這些峰值疊加到容抗電流,是待機功耗的主要部分,這樣測量範圍必須增加另一個因數,在這個例子中,測量範圍必須測量22mA 的電流,峰值為130mA。

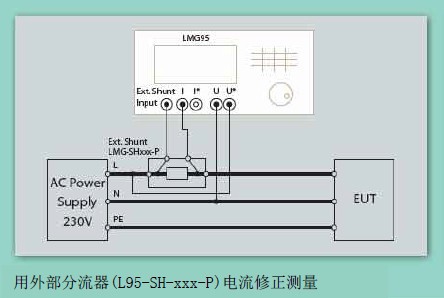

低功率因數和高峰值因數增加了測量誤差,因此功率丝瓜视频色版下载必須有0.03%的基本精度。 LMG95 滿足要求。為了優化縮放比例,保護設備,ZES ZIMMER 建議用選配的外部分流器(L95-SH-xxx-P),對於小電流,用電流修正測量。更多的信息請看ZES ZIMMER應用資料#102“待機功耗和能效的測量”,應用資料可以在www.zes。。com中找到。ZES ZIMMER提供EN/IEC62301標準有關用於測量和傳輸數據的“CE-待機測試”軟件,詳情請谘詢。

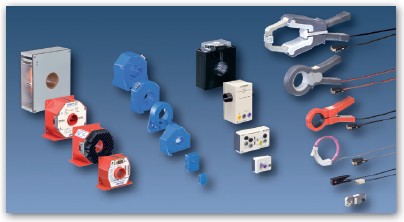

測量配件
“N 型插頭測量”電流傳感器可以將電流範圍擴展到5000A
高精度DC 0.02% DC...1MHz 0.8A...5000A
高精度AC 0.02% 15Hz...5kHz ...1500A
電流鉗CT 0.15% 2Hz...50kHz 0.3A...3000A
寬帶寬AC 0.25% 30Hz...1MHz 10A...1000A
低成本霍爾 0.3% DC...200kHz 0.3A...2000A
用於待機測量的分流器 0.15% DC...100kHz 0.15mA...1A
HF 帶負載電阻的微分傳感器用於幾乎測量不到電流測量
技術參數,信息和選型指導在用戶手冊“ZES Sensors and
Accessories”中(可申請或在 www.zes。。com 上得到)

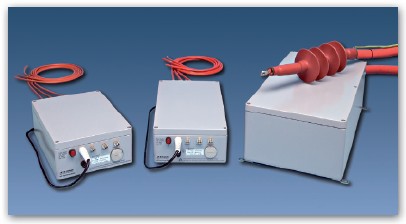

高精度高壓分壓器
高精度高壓分壓器可用於3/6/9/12/30kV,頻率可以到300kHz, 0.05%,可忽略不計的相位誤差,所以非常適合寬帶寬功率測量。
1 通道HST 適用於單相電壓
2 通道HST 適用於測量不穩定電壓(不同測量)
3 通道HST 適用於三項係統(變頻器)
鐵路技術和中壓係統的電能質量分析,黃褐色的表皮是通過絕 緣檢測的,可以測量低至0.1Hz 的信號,適合帶大過載電壓的 戶外應用。
