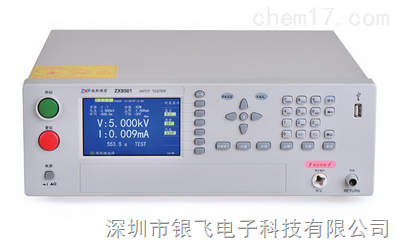

耐壓測試儀，根據其作用可稱為電氣絕緣強度試驗儀、介質強度測試儀等。其工作原理是：把一個高於正常工作的電壓加在被測設備的絕緣體上，持續一段規定的時間，加在上麵的電壓就隻會產生很小的漏電流，則絕緣性較好。程控電源模塊、信號采集調理模塊和計算機控製係統三個模塊組成測試係統。選擇耐壓儀的2個指標：大輸出電壓值及大報警電流值的數值。
耐壓測試儀接線方法：
1、檢查確認耐壓測試儀的主電源開關是處於“關”的位置
2、除非儀器的特殊設計以外，所有的不帶電金屬部分必須可靠接地
3、把受測設備的所有電源輸入端的電線或端子連接起來
4、合上受測設備的所有電源開關，繼電器等
5、把耐壓測試儀的測試電壓調為零
6、把耐壓測試儀的高電壓輸出線(通常為紅色)連接到受測設備的電源輸入端
7、把耐壓測試儀的回路接地線(通常為黑色)連接到受測設備的可觸及不帶電金屬部分
8、把耐壓測試儀的主電源開關閉合，緩慢升高儀器的次級電壓到要求值。一般升壓速度不超過500 V/sec的速度
9、在的時間內維持這個測試電壓
10、把測試電壓緩慢降下來
11、把耐壓測試儀的主電源開關斷開。先斷開耐壓測試儀的高電壓輸出線，再斷開耐壓測試儀的回路接地線
耐壓測試儀下列情況表示受測設備通不過測試：
* 當出現測試電壓不能升到電壓值或者電壓反而下降時
* 耐壓測試儀出現警告信號時
需要注意的是，由於耐壓測試中存在對人身產生危險的高電壓，進行測試時必須特別小心。
耐壓測試儀下麵幾點需要特別注意的事項：
* 必須規定隻有經過訓練和授權的人員才可以進入測試區域操作儀器
* 必須在測試區域周圍安放固定的、明顯的警告標語，防止其他人員進入危險地帶
* 當進行測試時，包括操作人員在內的所有人員必須遠離測試儀器和受測設備
* 當測試儀器啟動時，千萬不要觸及其輸出線
耐壓測試儀測試步驟：
1、檢查耐壓測試儀的“電壓調節”旋鈕是否逆時針旋轉到底，如沒有，則將它旋轉到底。
2、將儀器的電源線插好，並打開儀器電源開關。
3、選擇合適的電壓量程：將電壓量程開關設置在“5kV”位置。
4、選擇合適的交直流電壓測量檔：將“AC/DC”開關設置在“AC”位置。
5、選擇合適的漏電流量程：將漏電流量程開關設置在“2mA”擋 位置。
6、預置漏電流值：按下“漏電流預置開關”，將其設置在“預置”位置，然後調節“漏電流預置”電位器，至漏電流表上的電流值為“1.500”mA.調節好將此開關彈起，使其在“測試”位置。
7、定時時間設置：將“定時/手動”開關設置在“定時”位置， 調節定時撥盤開關並將其設置在“30”秒。
8、將高壓測試棒插入儀器的交流電壓輸出端，另一根黑色線的掛 鉤和儀器的黑色接線端子(地線端)接好。
9、將高壓測試棒、地線和被測試設備連接好(如果測試的是儀器，一般的連接方法是：黑色夾子(地線端)接被測件電源線插頭的接地端，高壓端接插頭的另一端(L或N)。注意被測件要放在絕緣的工作台麵上。
10、檢查儀器設置和連接無誤後開始進行測試。
11、按下儀器的“啟動”開關，緩慢調節“電壓調節”旋鈕開始升壓，在電壓表上觀察電壓值至“3.00”kV.此時在漏電流表上的電流值也在上升，如在電壓上升過程中漏電流值超過設定值(1.5mA)，儀器會自動報警並切斷輸出電壓，說明該被測件不合格，按下“複位”開關使儀器恢複到起始狀態。如漏電流未超過設定值，則定時時間到後儀器自動複位，表示該被測件合格。
12、耐壓測試儀使用“遙控測試”方法：將遙控測試棒上的五芯航空插頭插入儀器上的“遙控”測試端，按下測試棒上的開關(要按住)即開始。航空插頭也可稱插頭座，廣泛應用於各種電氣線路中，起著連接或斷開電路的作用。
