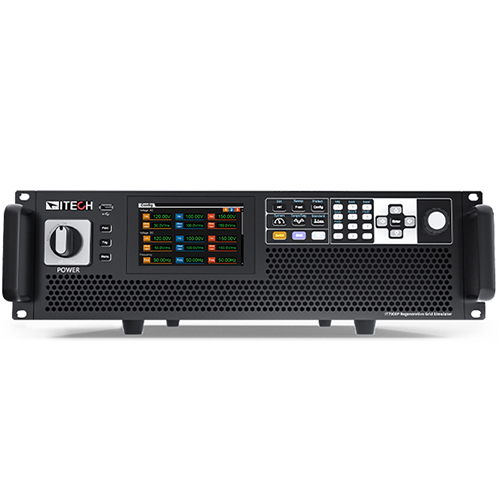

艾德克斯IT7909P-350-90回饋式電網模擬電源係統(極儀丝瓜视频看污APP有售)是一款高性能的測試設備,其豐富的功能使其能夠滿足多種測試需求,廣泛應用於光伏、儲能係統、新能源汽車等多個領域。以下是對該設備係統功能的詳細解析:
一、基本功能與特性
1、全四象限運行:
IT7909P-350-90能夠作為大功率交流電源、電網模擬器和全四象限功率放大器使用,同時也是一台回饋式的交/直流電子負載。
全四象限運行特性使其能夠高效地回饋電能至電網,既滿足環保需求,又節省了大量用電和散熱成本。
2、采用碳化矽(SiC)技術:
碳化矽技術的應用使得該設備具有更高的效率和更穩定的性能。
3、高功率密度:
設備在3U的體積內即可提供高達15kVA的功率,通過主從並聯,功率可進一步擴展至960kVA。
4、電壓與電流規格:
電壓範圍可達350VL-N,電流規格為90A,功率為9KW,為用戶提供足夠的測試能力。
二、艾德克斯IT7909P-350-90操作與測試靈活性
1、彩色觸摸屏用戶界麵:
設備采用基於彩色觸摸屏的用戶界麵,操作直觀簡便。
用戶可以直接在屏幕上定義不同波形,滿足各種測試需求。
2、豐富的操作模式:
支持單相、三相、反相及多通道測試模式。
反相模式下,電壓可擴展至200%額定電壓,為用戶提供更高的測試靈活性。
3、波形編輯與模擬:
設備內置豐富的波形數據庫,用戶可以選擇預設波形或自定義波形進行測試。
支持CSV文件導入波形,方便用戶進行複雜的波形模擬。
4、高精度量測與分析:
設備提供高達50次的諧波模擬和分析功能,內置IEC61000-3-2/3-12等測試法規。
電流量測精度高達0.1%+0.2%FS,電壓量測精度高達0.1%+0.1%FS,確保測試結果的準確性。
三、專業測試功能
1、孤島測試模式:
內置防孤島保護測試功能,可以模擬網間諧振,測試並網逆變器的防孤島保護功能。
孤島測試模式可以簡化測試流程,提高測試效率,適用於並網逆變器研發試驗、出廠檢測等過程。
2、低電壓穿越(LVRT)測試:
設備可以編輯低電壓穿越的測試條件,配合快速的響應速度,滿足LVRT測試要求。
這對於評估發電係統在電網故障或擾動時的運行能力具有重要意義。
3、功率硬件在環(PHiL)測試:
作為功率放大器使用,可完成微電網、儲能及新能源汽車等領域的功率硬件在環仿真測試。
這有助於驗證電力電子設備的性能和穩定性。
四、接口與通訊協議
1、多種接口配置:
設備內置USB/CAN/LAN/數字IO接口,方便用戶進行數據傳輸和設備控製。
可選配GPIB/模擬量&RS232接口,滿足更多樣化的測試需求。
2、支持多種通訊協議:
設備支持CANopen、Modbus、LXI、SCPI等多種通訊協議,方便用戶與不同設備進行數據交換和協同工作。
五、其他功能特點
1、能量回饋功能:
設備能夠將待測物在測試中所產生的能量回饋至電網,實現能量的循環利用,降低測試成本。
2、多種保護功能:
設備具備自動清保護、瞬時過電壓保護(POVP)、軟件看門狗等多種保護功能,確保設備在測試過程中的安全性和穩定性。
3、可編程輸出阻抗:
用戶可以通過編程設置輸出阻抗,模擬電力線路阻抗,滿足更多樣化的測試需求。
4、觸發配置與數據采集:
設備提供豐富的觸發配置,可以同步捕獲待測物電壓波形,實現數據的采集與仿真功能。
這有助於用戶進行瞬時分析和波形比較,提高測試的準確性和效率。
5、多相功能:
設備支持6相、12相電源輸出,滿足更多樣化的測試需求。
這有助於用戶進行更複雜的電力電子係統測試和分析。
艾德克斯IT7909P-350-90回饋式電網模擬電源係統是一款功能強大、操作靈活、測試精度高的設備。其全四象限運行特性、碳化矽技術的應用、高功率密度以及豐富的操作模式和測試功能使其能夠滿足多種測試需求,為光伏、儲能係統、新能源汽車等領域的研發和生產提供有力的支持。
